Производство металлических опор освещения

АГРИСОВГАЗ — производитель опор освещения для дорог, городской среды, промышленных и инфраструктурных объектов. На собственном заводе выпускаем силовые и несиловые конструкции, подбираем исполнение под проект и выполняем горячее цинкование.

Изготовление опор освещения на заводе стальных конструкций АГРИСОВГАЗ начинается с инженерной подготовки. Специалисты составляют карту раскроя листа, определяют геометрию заготовок и последовательность операций. Далее выполняются резка, формовка, сварка и нанесение защитного покрытия.

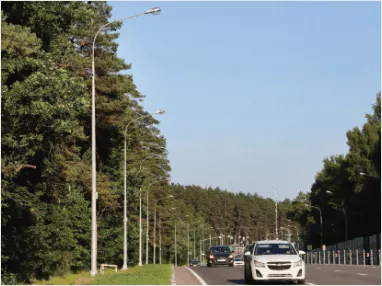

Силовые опоры освещения

Служат основой для установки осветительных приборов с воздушным подводом питающего кабеля (ОГС, СФГ и другие).

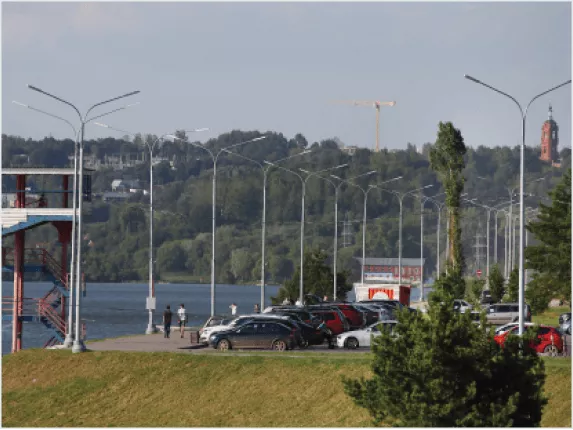

Несиловые опоры освещения

Опоры данного вида (например, ОГК, НФГ и другие) предназначены для организации наружного освещения улиц, парков и скверов.

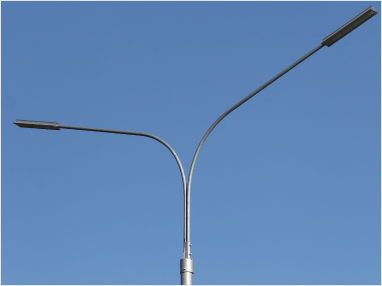

Кронштейны для опоры освещения

Кронштейны, предназначены для установки приборов искусственного освещения на верхней части столба. Кронштейн позволяет направить свет под определенным углом и обеспечить ему необходимую интенсивность.

Фундамент опоры освещения

Закладная конструкция придаёт опорам устойчивость, а также передает на фундаметный блок все нагрузки. ЗДФ применяют на этапе подготовки фундамента для монтажа мачты или опоры.

Калькулятор опор освещения

соберите
свою опору

Тут есть поля, которые обязательны к заполнению

1

Тип ствола

2

Вид опор

3

Исполнение

4

Способ установки

5

Высота

6

Закладная деталь

7

6

Кронштейн

8

7

Количество

1.1 Граненые

1.2 Конические

1.3 Цилиндрические

2.1 Силовые

Воздушный 01

Подземный 02

2.2 Несиловые

Подземный 02 *

шт.

Номенклатура опоры: {{oporaName}}

Номенклатура кронштейна: {{kronshteinName}}

Номенклатура фундамента: {{fundamentName}}

стоимость опор: {{getPrice}} ₽ по запросу

стоимость фундамента: {{getPriceFundament}} ₽ по запросу

стоимость кронштейна: {{getPriceKronshtein}} ₽ по запросу

Данная стоимость является ориентировочной.
Предусмотрена дополнительная система скидок.
Для получения индивидуальной цены отправьте запрос в отдел продаж.

Распечатать
страницу

Отправить запрос

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВИД ОПОР

{{vidOporyName}} Подвод кабеля: {{podvodName}}

тип ствола

{{tipStvolaName}} Диаметр нижнего звена от 76 мм, верхнего - от 48 мм.

способ установки

высота

кронштейн

количество

Общая стоимость

{{getPrice}} ₽

по запросу

В каталоге производителя «Опоры освещения» описано оборудование для основных этапов:

портальные установки BAYKAL и ARMADA — плазменная резка листа толщиной до 50 мм;
тандем прессов BAYKAL усилием 1 300 т и рабочей длиной 15 000 мм — формовка гранёных стволов;
автоматическая линия OMM — сварка продольных швов.

Фланцы, люки и другие конструктивные элементы сваривают специалисты с аттестацией НАКС. Это параметры оборудования, а не размеры готового изделия. Подробнее — производственные возможности АГРИСОВГАЗ.

ПРОЕКТЫ

Опоры несиловые граненые фланцевые

Подробнее

Опоры несиловые цилиндрические фланцевые

Подробнее

Опоры освещения около ТЦ «Московский»

Подробнее

Опора парковая

Подробнее

Дорожные ограждения автомобильная дорога М2 «Крым»

Подробнее

Опоры освещения силовые. Мостовые барьерные ограждения

Подробнее

Опоры освещения силовые Автомобильная дорога М11 «Нева»

Подробнее

Виды опор освещения

Тип конструкции выбирают по назначению, нагрузкам и способу подвода питания. Гранёные опоры освещения могут иметь фланцевое или прямостоечное исполнение.

Несиловые опоры освещения

Несиловые модели предназначены для наружного освещения улиц, парков и скверов с подземным подводом питания. Их рассчитывают на ветровое воздействие и нагрузки от светильников и предусмотренного проектом оборудования. У фланцевого исполнения кабель проходит через нижний фланец; устройство ввода зависит от конструкции основания.

В каталоге представлены конические гранёные, круглоконические и цилиндрические стволы, фланцевые и прямостоечные основания. Есть облегчённые, стандартные, складывающиеся и трансформируемые решения. Не каждое сочетание признаков предусмотрено для каждой серии.

Силовые опоры освещения

Силовые конструкции применяют там, где помимо освещения требуется воспринимать нагрузки от воздушных линий и другого оборудования. В зависимости от исполнения и расчёта на них размещают самонесущий изолированный провод (СИП), контактные кабели, дорожные знаки и рекламные конструкции.

Для силовых моделей каталог указывает высоту от 8 м и ориентировочный диапазон боковой статической нагрузки в верхней части 300–3 000 кгс. Допустимое значение определяется конкретным исполнением, в том числе диаметром основания. Диапазон не означает допустимую массу навесного оборудования.

Высокомачтовые осветительные установки

Высокомачтовая осветительная установка (ВОУ) предназначена для размещения светотехнического оборудования над большой открытой площадью. В каталоге приведены мачты высотой 16–40 м и более со стационарной или мобильной короной. Высоту, состав оборудования и способ обслуживания определяют под объект. Подробные исполнения вынесены в раздел «Высокомачтовые осветительные установки».

Декоративные и специализированные решения

Для парков, аллей и набережных предусмотрены декоративно-парковые опоры. Декоративно-осветительные комплексы могут объединять освещение, видеонаблюдение, Wi-Fi, USB-разъёмы и LED-подсветку. Отдельные группы каталога — опоры дорожных знаков и светофоров, опоры двойного назначения и мачты связи.

ОПОРЫ ОСВЕЩЕНИЯ

Вы можете скачать буклет

Скачать

Где применяются опоры освещения

Опоры наружного освещения подбирают с учётом не только территории, но и схемы электроснабжения, оборудования и расчётных воздействий.

Объект	Решения для рассмотрения в проекте
Улицы, дороги, площади, АЗС	Силовые или несиловые опоры — в зависимости от нагрузок и подвода питания
Парки, скверы, аллеи, набережные	Несиловые и декоративно-парковые исполнения
Промышленные зоны и парковки	Опоры со светильниками либо ВОУ для больших площадей
Аэропорты, стадионы, крупные транспортные объекты	Высокомачтовые установки с проектной конфигурацией оборудования

Конструкция и комплектация

Основа изделия — стальной ствол, который воспринимает нагрузки и служит для установки оборудования. Фланцевые опоры освещения крепятся к предусмотренному проектом основанию через фланец. Прямостоечные опоры освещения имеют заглубляемую часть; решение фундамента и глубину установки определяют проектом.

Технологический люк обеспечивает доступ к размещаемой внутри соединительной аппаратуре. Кронштейн задаёт положение светильников, а закладная деталь связывает фланцевую конструкцию с фундаментом. Ствол, крепёжные узлы, кронштейн и закладную подбирают совместно. Наличие места под светильники не означает, что они входят в поставку.

Сертификаты

Сертификат Опоры высокомачтовые осветительные установки

Сертификат Опоры для монтажа технических средств дорожного движения

Сертификат Опоры и комплектующие стационарного электрического освещения металлические

Сертификат Опоры Мачты связи и освещения

Сертификат Опоры Молниеотводы

Сертификат Опоры стационарного электрического освещения металлические

Сертификат Опоры стационарного электрического освещения

Горячее цинкование и защита от коррозии

Оцинкованные опоры освещения защищают от коррозии методом горячего цинкования на собственном производстве АГРИСОВГАЗ. В каталоге также предусмотрены лакокрасочное покрытие (ЛКП) и комбинированный вариант: цинкование с последующим ЛКП.

По каталогу 2023 года срок службы цинкового покрытия составляет не менее 30 лет при нормальных условиях эксплуатации. Для стальной опоры указан гарантированный срок эксплуатации не менее 25 лет. Это разные показатели; они не заменяют договорный гарантийный срок.

Общие требования к горячим цинковым покрытиям и методам контроля устанавливает ГОСТ 9.307-2021. Применяемую документацию и параметры покрытия конкретной серии необходимо согласовать для заказа. Подробнее о технологии — горячее цинкование металлоконструкций.

Технические характеристики

Характеристики выбирают по серии и проекту. Общая таблица помогает подготовить исходные данные, но не заменяет чертёж изделия и проверку несущей способности.

Параметр	Варианты и ограничения
Назначение	Силовая, несиловая конструкция или специализированное решение
Сечение ствола	Для несиловых — гранёное коническое, круглое коническое, круглое цилиндрическое; для силовых в каталоге — гранёное коническое и круглое цилиндрическое
Установка	Фланцевая либо прямостоечная — по исполнению
Высота	Силовые модели в каталоге — от 8 м; ВОУ — 16–40 м и более. Для несиловой серии — по её техническим данным
Боковая статическая нагрузка	Для силовых моделей ориентир каталога — 300–3 000 кгс в верхней части; конкретное значение зависит от исполнения
Диаметры, толщина стенки, марка стали	По документации выбранной серии и расчётным условиям
Покрытие	Горячее цинкование, ЛКП или комбинированное покрытие
Комплектация	Кронштейны, закладные детали и прочие элементы — по согласованной спецификации

С вами работают

Клемкина
Ольга Александровна

Руководитель отдела продаж

Написать сообщение

Как подобрать опору освещения

Подбор начинают с назначения объекта и оборудования, которое будет установлено на стволе. Затем сопоставляют высоту, массу и расположение светильников, ветровые и боковые нагрузки, способ установки и подвод питания. Отдельно учитывают СИП, контактную сеть и другие дополнительные нагрузки.

Для выбора покрытия важны условия среды, а для основания — требования проекта к фундаменту и узлам крепления. Одинаковая высота не означает одинаковую несущую способность: сравнивать нужно исполнение целиком.

Что нужно для расчёта

Для подбора и подготовки коммерческого предложения направьте проект, спецификацию или перечень исходных данных:

назначение и адрес объекта, тип опоры, требуемую высоту и количество;
ветровые условия и расчётные нагрузки, если они определены проектом;
тип, число и характеристики светильников, кронштейнов и дополнительного оборудования;
способ установки, подвод питания и требования к закладной детали;
покрытие, желаемую комплектность и адрес поставки.

Если часть параметров ещё не определена, укажите это в запросе. Специалисты уточнят исходные данные для подбора. Получить консультацию и запросить расчёт.

От чего зависит стоимость

Стоимость опор освещения рассчитывают для конкретного исполнения и комплектации. На цену влияют тип и высота ствола, толщина стенки и металлоёмкость, расчётная нагрузка, покрытие, кронштейны, закладные детали и дополнительное оборудование. При запросе также указывают объём партии и логистические требования.

Сравнивайте предложения по одинаковой спецификации: цена одного ствола и цена комплекта с основанием и кронштейном решают разные задачи. Состав поставки, стоимость и коммерческие условия необходимо согласовать в предложении для вашего заказа.

Кронштейны и закладные детали

Кронштейны для опор освещения определяют количество и расположение светильников. Каталог включает радиусные, угловые и другие исполнения, а также настенные, приставные и Т-образные решения. При выборе проверяют присоединительные размеры и нагрузки от оборудования.

Закладные детали фундамента представлены анкерными, трубными и консольными исполнениями. Их подбирают с учётом основания опоры и проектного решения фундамента. Нужные комплектующие следует перечислить в одной спецификации, чтобы согласовать совместимость узлов до изготовления.

Контроль качества

Производство включает входной, операционный и приёмочный контроль. Проверки сопровождают изготовление конструкции, а не ограничиваются осмотром перед отгрузкой. Автоматическая сварка продольных швов и выполнение других сварных соединений аттестованными специалистами входят в описанный производителем технологический процесс.

Перечень документов для конкретного заказа следует согласовать отдельно. Опубликованные материалы предприятия доступны в разделе «Документы».

Реализованные объекты

В официальной галерее АГРИСОВГАЗ представлены силовые опоры на автомобильной дороге М11 «Нева», опоры освещения около ТЦ «Московский» в Калуге и несиловые гранёные фланцевые опоры в Грозном. Эти примеры показывают дорожное и городское применение продукции. Фотографии — в разделе «Реализованные инфраструктурные проекты».

Поставка опор освещения

Для согласования поставки укажите адрес объекта, количество изделий и требуемую комплектность. Срок изготовления партии, порядок отгрузки, транспорт и условия доставки уточните при запросе коммерческого предложения.

Часто задаваемые вопросы

Какие опоры освещения производит АГРИСОВГАЗ?

АГРИСОВГАЗ выпускает силовые и несиловые опоры, ВОУ, декоративные и специализированные конструкции. Каталог включает комплектующие. Доступность конкретного исполнения уточняют при подборе.

Чем силовые опоры отличаются от несиловых?

Силовые модели рассчитывают в том числе на нагрузки от воздушных линий. Несиловые используют с подземным питанием. Для обеих групп учитывают ветровые воздействия и нагрузку от оборудования.

Какие опоры подходят для уличного и дорожного освещения?

Для улиц и дорог применяют силовые и несиловые исполнения. Выбор определяется схемой питания, высотой светильников и нагрузками. Для больших площадей отдельно рассматривают ВОУ.

Какие варианты установки бывают?

Предусмотрены фланцевое и прямостоечное исполнения. В первом случае ствол крепится через фланец, во втором используется заглубляемая часть. Основание и узлы крепления определяются проектом.

Как защищаются стальные опоры от коррозии?

Основной способ защиты — горячее цинкование. В каталоге также предусмотрены лакокрасочное и комбинированное покрытия. Выбор согласовывают с условиями эксплуатации и требованиями к конкретному исполнению.

Какие данные нужны для расчёта опоры освещения?

Нужны тип, высота, количество, нагрузки, установка, покрытие и параметры оборудования. Направьте проект или спецификацию, если они подготовлены. Для поставки укажите адрес объекта.

От чего зависит стоимость опор освещения?

Цена определяется конструкцией, металлоёмкостью, покрытием и комплектующими. Объём партии и логистику учитывают при запросе предложения. Сравнивать следует сопоставимые исполнения.

Можно ли подобрать кронштейны и закладные детали вместе с опорой?

Да, каталог включает обе группы комплектующих. При подборе проверяют крепления, габариты и расчётные нагрузки. Требуемые элементы нужно перечислить в спецификации.

Какие нагрузки учитываются при выборе силовой опоры?

Учитываются ветровые воздействия, боковая статическая нагрузка и воздействия от предусмотренных линий и оборудования. Диапазон каталога 300–3 000 кгс относится к разным исполнениям, а не к каждой силовой модели.

Что такое высокомачтовая осветительная установка?

ВОУ — мачта для освещения большой территории: стадиона, аэропорта, парковки или транспортного объекта. Высоту, корону, светотехническое оборудование и способ обслуживания выбирают под проект.

Можно ли изготовить решение под проект заказчика?

АГРИСОВГАЗ проектирует опоры и предлагает индивидуальные решения. Направьте требования объекта и имеющуюся документацию для оценки технической возможности. Применимость чертежей заказчика и объём доработок согласовываются отдельно.

Какие документы и условия поставки получает заказчик?

Документы и условия поставки согласовываются для конкретного заказа. Укажите требования к документации, приёмке и доставке. Договорную гарантию уточняйте отдельно от срока эксплуатации.

ДОПОЛНИТЕЛЬНЫЕ УСЛУГИ

Оказание услуг горячего цинкования Cтальные конструкции Металлоконструкции для ЛЭП

Получите расчёт по вашему проекту

Чтобы заказать опоры для уличного освещения, направьте в АГРИСОВГАЗ спецификацию или исходные параметры объекта. Укажите количество, комплектацию и адрес поставки — эти сведения нужны для подбора решения и подготовки КП.
