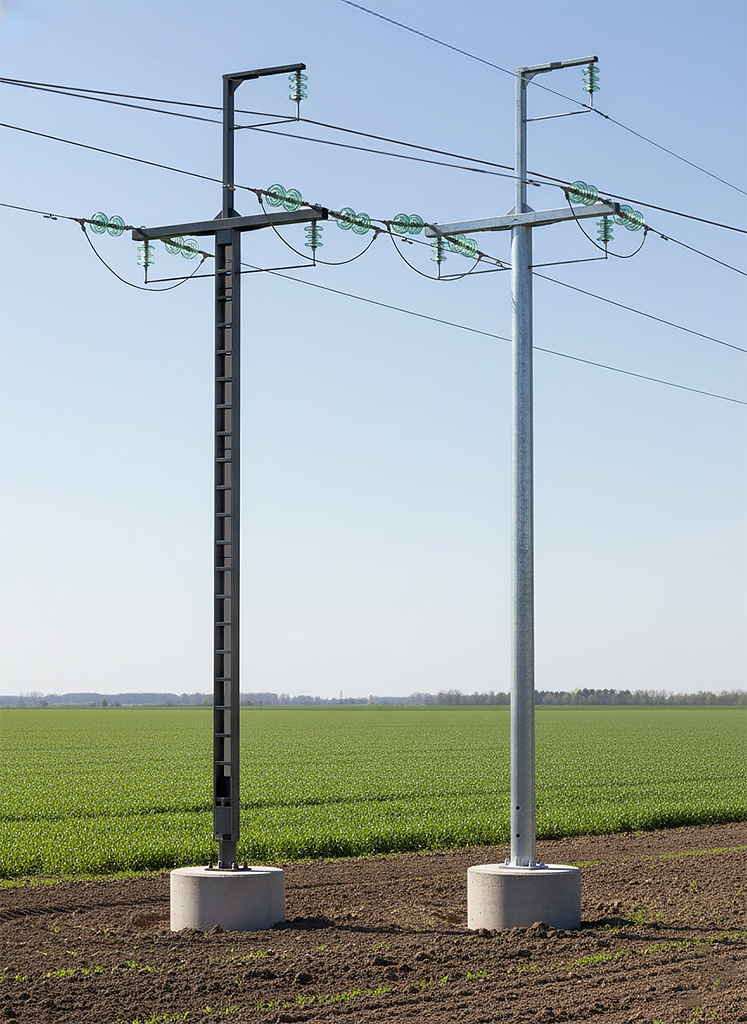

Опора 6-10, 35 кВ
Опора 6-10, 35 кВ Собственное
конструкторское решение

В настоящее время компания «АГРИСОВГАЗ» имеет возможность изготавливать и оцинковывать на своих мощностях опоры ВЛ из многогранных гнутых стоек, напряжением
6-10, 35 кВ по типовым проектам заказчика.

  • Промежуточная опора
  • Анкерно-угловая опора
  • Анкерно-угловая опора в концевом режиме
  • Анкерно-ответвительная опора
  • Анкерно-переходная опора

Многогранные опоры могут применяться во всех климатических условиях по СНиП 23-01.Стальные многогранные опоры можно эксплуатировать в населенной и ненаселенной местности в I-V гололедных и ветровых районах. Допустимая температура воздуха – до -65 °C

Конструкция из многогранных гнутых стоек (МГС) фактически представляет собой полый стальной аналог ствола дерева, выполненный в металле. МГС - это коническая труба коробчатого многогранного сечения, которая изготавливается путем изгиба стального листа с последующим свариванием или соединением его краев на ребре или грани. Толщина стального листа может колебаться от 2 до 10-12 мм. Меньшая толщина не имеет смысла с точки зрения прочностных характеристик стойки. Сырьем для изготовления МГС является стальной листовой прокат. Стойки опор, выполняются с изменяющимся по высоте сечением, при этом опора состоит из нескольких отдельных секций словно ствол бамбука (длина секции -10 -15 м). Опоры, состоящие из МГС, имеют очень важное свойство - универсальность, т.е. способность к адаптациям, когда из базовой опоры можно быстро «вырастить» целое семейство производных модификаций. Это свойство заложено в конструкции стойки, ведь проектирование конструкций и производство опоры максимально автоматизировано. Так же под опоры МГС разработаны проекты свайные фундаменты, что упрощает установку, монтаж и в следствии ввод в эксплуатацию объекта.

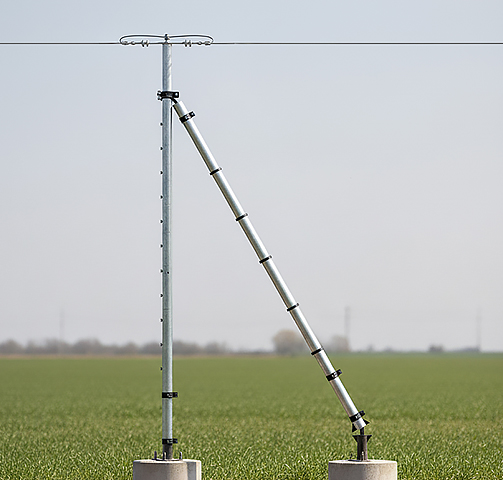

Характеристики ags.a10-1.h.х
Тип опор
Анкерная (концевая)
Тип провода
Неизолированный провод
Количество цепей ВЛ
Одна
Район по нормативному давлению ветра
I-V
Район по нормативной толщине стенки гололеда
I-V
Характеристики ags.ау10-1.h.х
Тип опор
Анкерная (концевая)
Тип провода
Неизолированный провод
Количество цепей ВЛ
Одна
Район по нормативному давлению ветра
I-V
Район по нормативной толщине стенки гололеда
I-V
Характеристики ags.п10-13.н.х.п
Тип опор
Промежуточная
Тип провода
Неизолированный провод
Количество цепей ВЛ
Одна
Район по нормативному давлению ветра
I-IV
Район по нормативной толщине стенки гололеда
I-IV

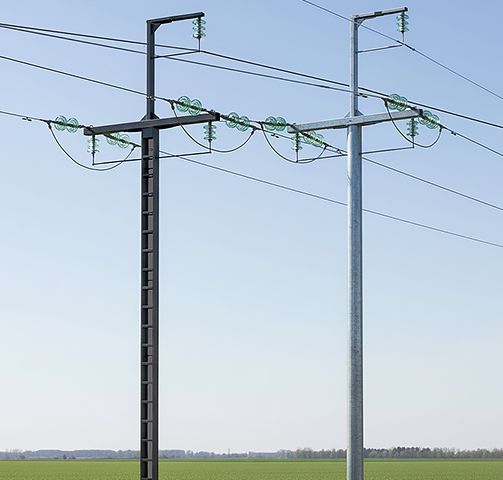

Характеристики ags.п10-2.н.ф.п
Тип опор
Анкерная (концевая)
Тип провода
Неизолированный провод
Количество цепей ВЛ
Две
Район по нормативному давлению ветра
I-IV
Район по нормативной толщине стенки гололеда
I-IV
Тип линейной изоляции
Подвесная

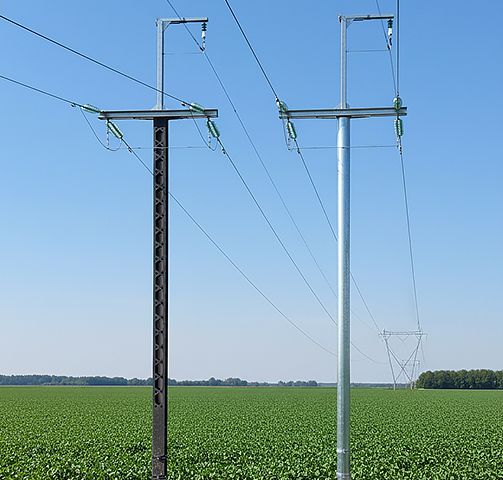

Характеристики ags.п10-1.у.ф.п
Тип опор
Промежуточная
Тип провода
Неизолированный провод
Количество цепей ВЛ
Две
Район по нормативному давлению ветра
III-V
Район по нормативной толщине стенки гололеда
III-V
Тип линейной изоляции
Подвесная
Примечание
Усиленная

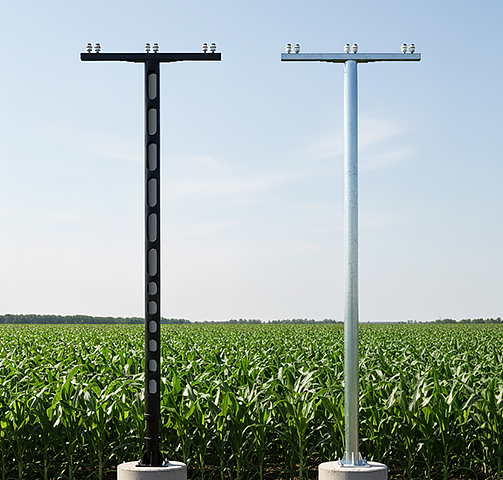

Характеристики ags.п10-7.н.х.ш
Тип опор
Промежуточная
Тип провода
Неизолированный провод
Количество цепей ВЛ
Две
Район по нормативному давлению ветра
I-IV
Район по нормативной толщине стенки гололеда
I-IV
Тип линейной изоляции
Подвесная
Характеристики ags.п10-10.у.ф.ш
Тип опор
Промежуточная
Тип провода
Неизолированный провод
Количество цепей ВЛ
Две
Район по нормативному давлению ветра
III-V
Район по нормативной толщине стенки гололеда
III-V
Тип линейной изоляции
Подвесная
Примечание
Усиленная
